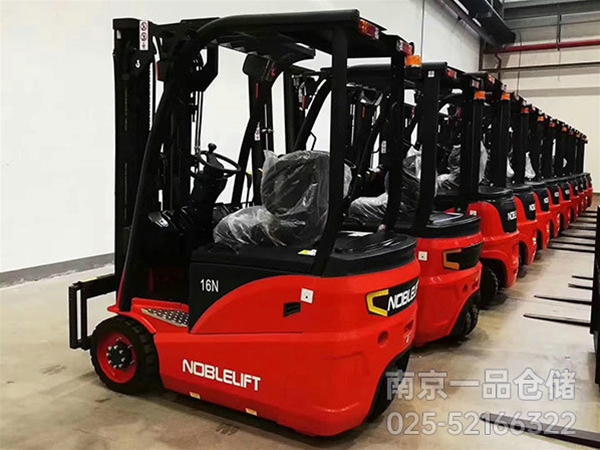

三支点电动叉车1.6吨

名称:三支点电动叉车1.6吨

详细信息

使用特点
    1)在起升车辆中叉车的机动性和牵引性能好,充气轮胎的内燃叉车可在室内外作业,电瓶叉车则适合在室内作业。
    2)叉车常用起升高度在2-4m之间,有的起升高度可达到8m,叉车方便在车站、码头装卸货物,也有在工地和企业的车间内外搬运机件。
    3)叉车的作业生产率在起升车辆中较高,它的行驶速度、起升速度和爬坡能力也强,在选用起升车辆时可优先考虑。
    4)叉车主要用于装卸作业,也可在50m左右的距离做搬运作业。
    5)叉车可带各种属具,以扩大其用途。

站驾式全电动堆高车--RS16


产品详细说明



载荷曲线表

载荷中心距 (C)

≤600(mm)

≤700(mm)

提升高度 (mm)

实际载重量 (Q) kg

≤2900

1600

1000

≤3600

1000

650

≤4000

800

450

≤4500

600

350

≤5500

500

250

门架配置

门架形式

闭合门架高度
h1 mm

自由提升高度
h2 mm

起升高度
h3 mm

作业时门架
大高度h4 mm

二级宽视野

2147

185

3200

3720



2347

185

3600

4120



2797

185

4500

5020

二级全自由

2147

1640

3200

3720



2347

1840

3600

4120



2797

2290

4500

5020

三级全自由

2240

1710

5000

5550



2430

1895

5500

6050

RS16 站驾式堆高车

特性

1.2

型号



RS16

1.3

动力 (蓄电池, 柴油, 汽油, 液化石油气,电气)



蓄电池

1.4

操作方式(手动,步行,站驾,坐驾,拣选)



站驾

1.5

额定承载能力

Q Kg

1600

1.6

载荷中心距

C mm

600

1.8

前悬距

X mm

765

1.9

轴距

y mm

1457

重量

2.1

重量 (包括蓄电池)

Kg

1450

2.2

满载时桥负荷 驱动侧/承重侧

Kg

1290/1760

2.3

空载时桥负荷 驱动侧/承重侧

Kg

1110/340

车轮

3.1

轮胎 (橡胶轮, 高弹性体, 气胎轮, 聚胺酯轮)



橡胶轮/聚胺酯轮

3.2

轮子尺寸 驱动侧

mm

Φ254x82

3.3

轮子尺寸 承重侧

mm

Φ80x70

3.4

转向轮尺寸



Φ150x60

3.5

轮子数量(x=驱动轮) 驱动侧/承重侧



1x -1/ 4

3.6

轮距(前面) 驱动侧

b10 mm

635

3.7

轮距(后面) 承重侧

b11 mm

395

尺寸

4.2

闭合门架高度

h1 mm

请查看门架配置表

4.3

自由提升高度

h2 mm

请查看门架配置表

4.4

起升高度

h3 mm

请查看门架配置表

4.5

作业时门架大高度

h4 mm

请查看门架配置表

4.7

护顶架(座舱)高度

h6 mm

2245

4.8

站立高度

h7 mm

225

4.9

转向轮高度

h14 mm

1255

4.15

货叉降低时高度

h13 mm

85

4.19

总体长度

l1 mm

2035

4.20

车体长度

l2 mm

885

4.21

车体宽度

b1 mm

978

4.22

货叉尺寸

s/e/l mm

60/180/1150

4.24

货叉架宽度

b3 mm

645

4.25

货叉外间距

b5 mm

575

4.31

门架下方离地间隙

m2 mm

25

4.34

直角堆垛通道宽度,托盘800X1200 (1200沿货叉放置)

Ast mm

2246

4.35

外部转弯半径

Wa mm

1655

性能

5.1

行驶速度 满载/空载

km/h

8.8/9.2

5.2

起升速度 满载/空载

mm/s

145/215

5.3

下降速度 满载/空载

mm/s

260/270

5.8

爬坡能力 满载/空载

%

7/15

5.10

行车制动



蓄电池

电机

6.1

驱动电机功率

kw

3.3

6.2

起升电机功率

kw

3.0

6.3

蓄电池符合DIN 43531/35/36 A,B,C,no 1)



43531 B

6.4

蓄电池电压,容量(5小时放电量) 1)

V/Ah

24/360

6.5

蓄电池重量

Kg

350



蓄电池尺寸,// 1)

mm

930/210/750

其它

8.1

驱动控制方式



直流场效应管控制

8.4

在驾驶员耳边的高噪音

dB(A)

<70

RS16系列堆高车适用于高强度的短程及中长程的平面搬运货物,大载重量可达1600公斤。它也可以很方便地作为一台拣选车或高空作业平台使用。尤其适用于在相对窄小的工作场所、物流成分多样且作业面高度相对较高的环境中频繁的工作。

  • 欧洲原装进口丹佛斯(DANFOSS)驱动轮和转向电机,动力强大,转向平稳。
  • 欧洲原装进口丹佛斯(DANFOSS)配套驱动轮和转向电机控制器,反应灵敏,操控自如,可靠性高。

韩国进口乐世门油泵电机,体积小、可靠性高、工作平稳、节能、低噪音、环保等优点。

人性化的操作空间,不易疲劳,视野宽阔。转向灵敏、省力。

配用大容量的牵引电池,充电方便快捷,电量持久

德国进口门架槽钢,安全美观,坚固耐用。

符合欧洲EN1757-1:2001,EN1727标准
